Протравитель семян ПС-10А

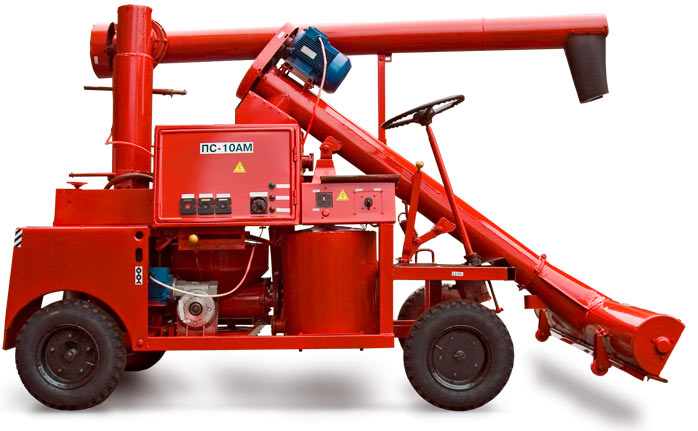

Протравитель семян ПС-10А – автоматическая самоходная установка, предназначена для обеззараживания семян зерновых, бобовых и технических культур водными суспензиями препаратов.

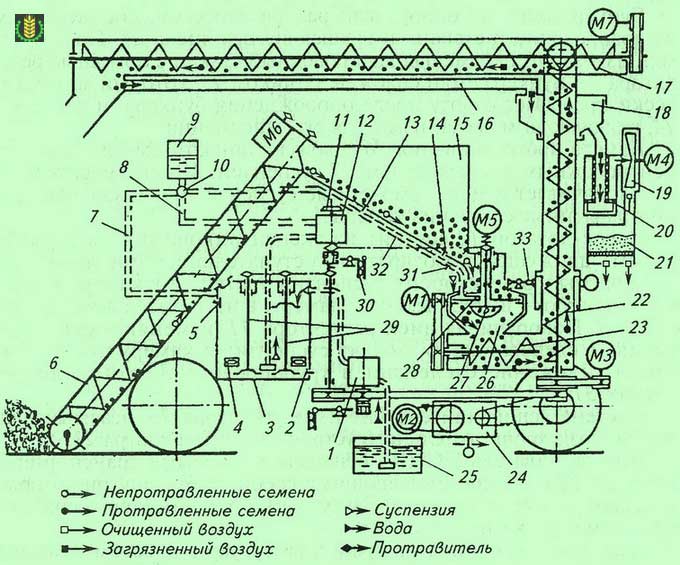

ПС-10А изготавливается в двух вариантах: с электроподогревом воды для работы в условиях низких температур и без него. Протравливатель состоит из загрузочного устройства, бункера для семян, бака для рабочей суспензии с дозатором, насоса, камеры протравливания с распылителем рабочей жидкости и диском для дозирования и рассева семян, шнека камеры, промежуточного и выгрузного шнеков, пульта управления и самохода. Все узлы смонтированы на сварной раме, установленной на четырех пневматических шинах.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

ПС-10А

Ширина захвата подборщика, мм.

2090

Производительность, т/ч.

22

Время загрузки ЗИЛ-130, мин.

15

Скорость движения при маневрировании,м/с

0,4

Емкость бака, л.

200

Расход суспензии, л/мин.

0,5-3,5

Наработка на отказ, ч

не менее 70

Потребляемая мощность, кВт

5,6

Масса машины, кг.

800

Габариты ДхШхВ, мм.

5080х2090х3000

Габариты в транспортном положении ДхШхВ, мм.

2990х2090х200

Рабочую суспензию готовят следующим образом. В бак при работающей мешалке через горловину заливают 20 - 50 л воды, затем расчетное количество препарата, туда же насосом подают воду. В течение 3 - 5 мин смесь в баке перемешивают мешалками. При использовании препарата в виде смачивающихся порошков для обеспечения однородности рабочего раствора предварительно нужно приготовить маточный раствор и залить его в бак протравливателя.

Перед протравливанием машину настраивают на требуемую производительность, установив рычаг дозатора на соответствующее деление в соответствии с показаниями табл.1.

Таблица 1

Деление шкалы

Производительность

протравливателя, т/ч

дозатора семян

пшеница

ячмень

овес

12

12

8

6

13

13

9

7

14

14

10

8

15

15

11

9

16

16

12

10

17

17

13

11

18

18

14

12

19

20

15,5

13

20

22

17

14

Шкала настройки ориен­тировочная, так как производительность мо­жет меняться за счет влажности, засо­ренности и других факторов, поэтому нужно провести несколько предварительных отборов, после чего производительность протравливателя (Q) определить по формуле:

Q = 0,06 m ,

             t

где: m – суммарная масса семян при отборе проб (кг), t – суммарное время отбора проб (мин).

Заявленная заводом производительность ПС-10А – 20 т/ч, однако при настройке дозатора семян нужно принимать во внимание, что для гарантированно качественной обработки мощность машины нужно использовать приблизительно на 60%.

В зависимости от производительно­сти и нормы расхода препарата на тонну семян устанавли­вается расход рабочей жидкости. Подачу суспензии регулируют краном. Де­ление шкалы дозатора рабочей жид­кости, которое соответствует необходи­мому расходу, определяют, ориентиру­ясь на приближенные данные табл. 2.

Таблица 2

Давление шкалы дозатора рабочей жидкости



8



9



10



11



12



13



14



15



16



17



18



19



20

Подача рабочей жидкости, л/мин.



1,6



1,8



2,0



2,2



2,4



2,6



2,8



3,0



3,2



3,4



3,6



3,8



4,0

Необходимый минутный расход рабочей жидкости (qm) можно определить по формуле:

qm = Qqр ,

                   60

где: Q – производительность протравливателя (кг/т), qр – заданная норма расхода жидкости (л/т).

Для периодического контроля работы дозатора делают трехкратные замеры расхода жидкости, для чего рабочую жидкость подают в мерный стакан в течение определенного времени. Дозатор корректируют по среднему показателю, при этом отклонение должно быть не более ± 5 %.

Долговечность и работоспособность протравливателя зависят от правильной обкатки, регулировки, технического обслуживания и хранения.

При эксплуатационной обкатке необходимо провести расконсервацию, проверить надежность крепления фланца диска семян и чистика, а также уровень масла в коробке передач. Для проверки герметичности коммуникаций залить в бак 20 л воды и при обкатке устранить имеющиеся подтекания. Проверить взаимодействие движущихся и вращающихся элементов машины и при наличии стуков и задеваний устранить их. При окончательной обкатке проверить и подтянуть все винтовые соединения электропроводки. Все составные части должны быть смазаны по схеме.

При ежедневном обслуживании нужно очистить машину от пыли и грязи, проверить комплектацию и состояние узлов машины, и, если нужно, подтянуть резьбовые соединения. Необходимо ежедневно промывать бак и коммуникации, подающие рабочий раствор. Для промывки бака по окончании работ залить 20 л воды, промыть и остатки слить через сливной кран.

При ТО 1, которое производится через 60 часов работы, дополнительно произвести проверку натяжения клиновых ремней. Величина оттягивания ветки ремня при усилии 25 ньютонов должна быть для ремней:

1 – привода загрузочного устройства – 4 мм;

2 – привода промежуточного и выгружного шнеков – 4 мм;../uploads/372/2.jpg

3 – привода шнека камеры – 6 мм;

4 – привода промежуточного вала – 3 мм;

5 – привода самохода – 4 мм.

При этом же ТО необходимо проверить и отрегулировать натяжение цепей, оттянув среднюю часть цепи при усилии 150-180 ньютонов. Прогиб цепи должен быть в следующих пределах:

дозатора диска семян, промежуточного вала – 3-5 мм;

вала мешалки – 5-7 мм;

коробки передач дифференциала – 12-15 мм.

Кроме того, при ТО 1 необходимо произвести смазку узлов согласно схеме. Проверить электропроводку, состояние датчиков, давление ходовых шин (должно быть 0,3 МПа).

При постановке протравливателя на длительное хранение кроме ТО 1 нужно провести следующее:

1. Полностью удалить воду из коммуникаций и кранов;

2. Снять цепи приводов, промыть их, проварить в масле и сдать на хранение;

3. Снять приводные ремни, очистить, обезжирить и также сдать на хранение;

4. Смазать резьбовые соединения, поврежденные места покрасить для предохранения от ржавчины;

5. Снизить давление шин.
