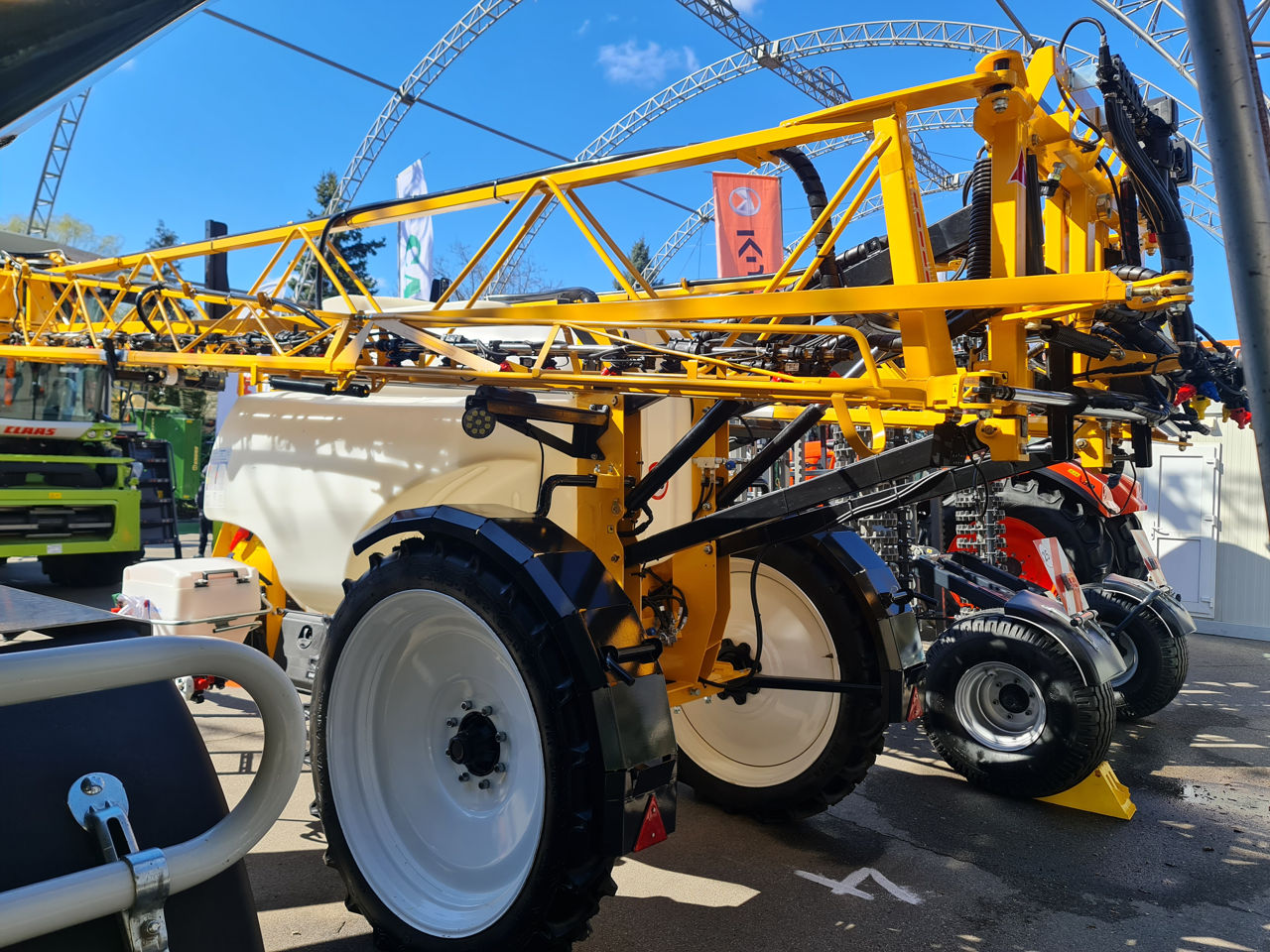

Надежный и высокопроизводительный опрыскиватель имеет простую и прочную конструкцию, что гарантирует долгий срок эксплуатации машины даже при повышенных нагрузках.
Гидравлическая штанга объемной конструкции выполнена из листового гнутого металла. Такая технология позволила значительно увеличить срок ее эксплуатации. Штанга имеет длину 24 метра и разработана специально для интенсивного использования и оптимального распределения нагрузок. При производстве штанги и рамы производится пескоструйная обработка с последующей порошковой покраской, что гарантирует долговечность лакокрасочного покрытия и надежную защиту конструкций от коррозии.
Параллелограммная подвеска штанги с азотным энергоаккумулятором и двумя гидроцилиндрами для подъема штанги обеспечивает плавность хода штанги и гашения динамических нагрузок и позволяет плавно изменять рабочую высоту штанги от 0,4 до 2,2 метра даже во время движения.
Маятниковый механизм стабилизации штанги оборудован гидромеханической системой гашения вертикальных и горизонтальных колебаний и обеспечивает горизонтальное положение штанги независимо от неровностей поля.
Механизм защиты штанги при соприкосновении с препятствием позволяет незначительное отклонение штанги в вертикальной и горизонтальной плоскостях. Крайние секции штанги оборудованы пружинным защитным механизмом, обеспечивающим отклонение секции в горизонтальной и вертикальной плоскостях при столкновении с препятствием и возвращение ее в рабочее положение без повреждений.

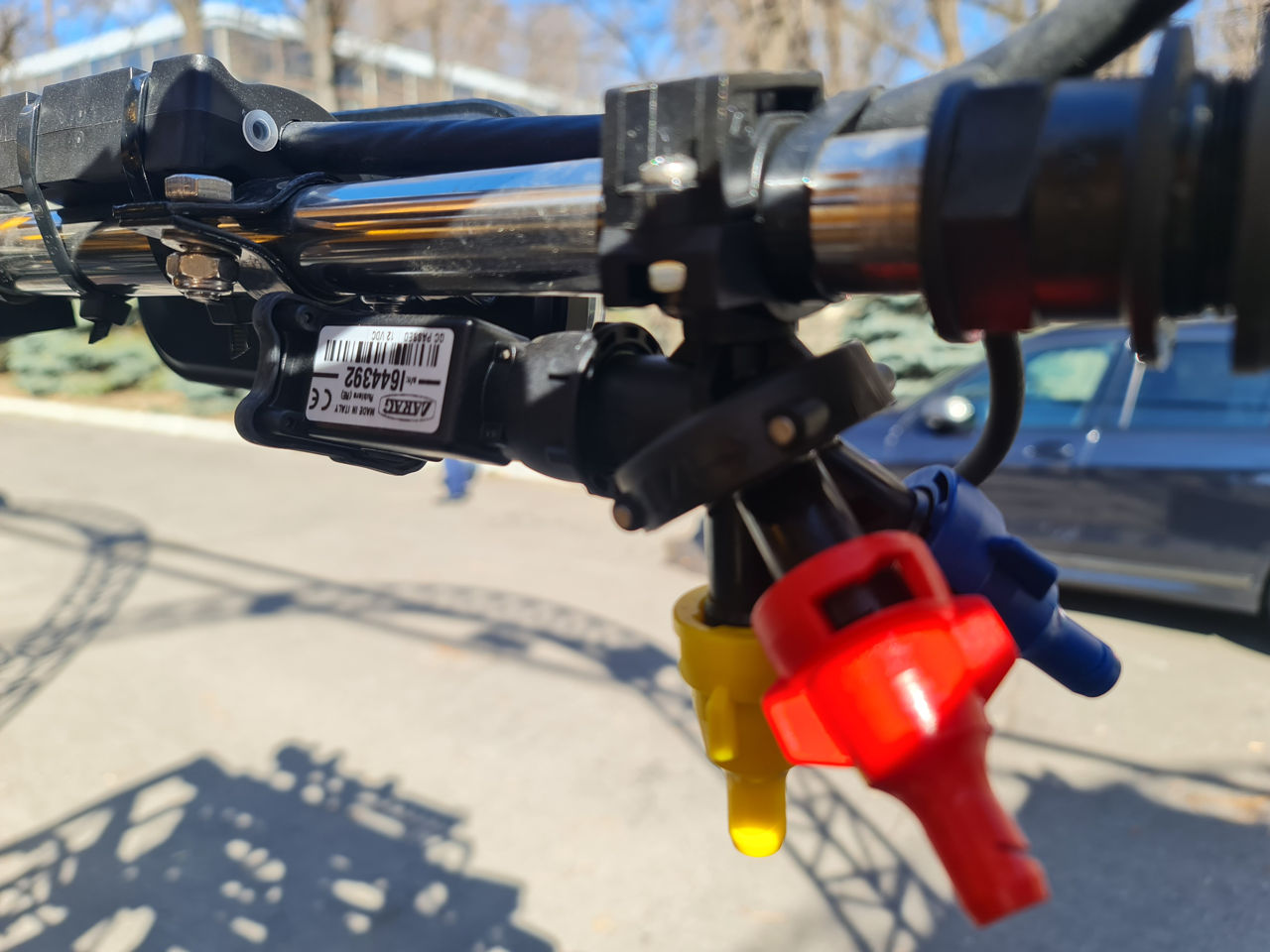

Форсунки установлены на коллекторы из нержавеющей стали и полностью защищены от повреждения конструкцией штанги. Пластиковая защитная спираль установлена на напорные шланги в местах возможного повреждения и перегиба.
Бак для чистой воды расположен в передней центральной части опрыскивателя для оптимального расположения центра его притяжения. Заливать жидкость в основной бак можно либо через заливную горловину, либо с помощью опрыскивателя насоса через рукав со всасывающим фильтром. Эргономичная обтекаемая форма бака позволяет использовать рабочий раствор до последней капли.
Два инжекторных смесителя с керамическими форсунками, установленные на дне бака, поддерживают постоянную концентрацию рабочей жидкости.
Система промывки позволяет промыть насос и систему распыления опрыскивателя, даже если основной бак заполнен рабочей жидкостью, а для эффективной промывки внутренних стенок бака установлены две мощные вращающиеся форсунки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Ширина захвата, м 24
2. Бак, л 3200
3. Насос Annovi Reverberi, л/мин 250
4. Типоразмер шин 9.5R42
5. Ширина пути, мм 1400-2100
6. Клиренс, мм 650
7. Вес, кг 2200
8. Рабочая высота штанги, мм 400-2200
9. Карданный вал Т4, L=1210мм
10. Комплект "Промывка бака с баком 300л для чистой воды" установлен
11. Комплект инжекторный смеситель установлен
12. Компьютер ARAG – Bravo 400S LT или SELETRON со встроенным GPS навигатором и автоматическим закрытием секций (7 секций) установлен
13. Миксер 35, 40, 50 литров с устройством для промывания канистр установлен
14. Форсунки на 3 распылителя (3 инжекторных ID) установлены
